上一篇我們講了什么是三相共模電感，詳情請看《什么是三相共模電感》一文�，F在我們一起了解一下繞線共模電感。

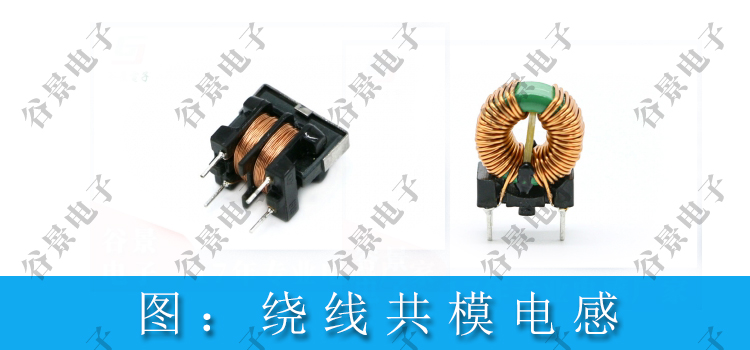

什么是繞線共模電感？它又有哪些特點？今天我們就從這兩個方面對它進行介紹。繞線共摸電感是共模電感的一種。當你在倉庫或者產線上看到繞線共模電感時，你會發(fā)現它的漆包線一般是裸露在外面的。而且漆包線是纏繞在同一磁芯上面，一般情況下漆包線都采用機器繞制，這樣纏繞的漆包線都是很緊密、整齊的，不會發(fā)生人工繞制時的那種不均勻，而且你會發(fā)現漆包線越粗，纏繞的越整齊。繞線共模電感的線組是兩個相同相位，并且線組的圈數是相同的。當它通過電流時會產生相反的磁場，并進行抵消。還有如果兩個線組是同一邊繞制，那它們的繞制方向會相反，如果不同邊繞制，方向是相同的，都是順時針。

我們在一些繞線共模電感系列上能看到，在兩組繞線之間是有擋板的，加擋板是為了讓它耐高壓。如果不加擋板的耐壓是100V，那么加了擋板的它的耐壓就有可能是200V。

我們還會發(fā)現在四個引腳之間加擋板，這是為什么呢？因為繞線共模電感線組是裸露在外的，而引腳也是焊接在繞線上面的，引腳和繞線是一體的。那么在焊錫的過程中，有的工人會不小心把錫焊到繞線上，可能就會對電感造成一定的損害，影響電感的使用。還有一點就是工人焊錫都是一個腳一個腳的焊，也會出現把電感焊歪的情況，就算是機器焊錫，也會有意外。如果在引腳上加一個擋板，不僅能有效的隔絕焊錫接觸到繞線，也會使電感在板子上更牢固。

關于繞線共模電感的小知識今天就分享到這里，感興趣的小伙伴歡迎關注我們。
