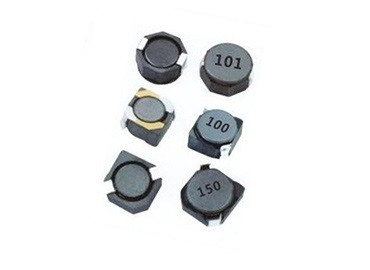

一、貼片屏蔽電感GCDH產品特征：
1.耐大電流，低直流電阻 2.具有小型化，高品質，高能量?jī)?chǔ)存和低電阻之特性
3.磁性屏蔽結構,適用于回流焊SMT工藝,無鉛產品，符合RoHS指令。
貼片屏蔽電感用途：
二、貼片屏蔽電感GCDH應用領域：電視，智能家居，LED照明，汽車產品，無線遙控系統以及低壓供電模塊等其它電子儀器設備。
三、貼片功率電感GCDH封裝尺寸（UNIT: mm）
2D09/2D11/2D14/2D18/3D12
四、貼片功率電感GCDH封裝尺寸列表
|
TYPE |
A（max） |
B（max） |
C（max） |
D |
E |
F |
G |
H |
|
|
GCDH2D09 |
3.2 |
1.15 |
3.30 |
1.10 |
1.30 |
1.30 |
1.70 |
4.30 |
|
|
GCDH2D11 |
3.20 |
1.20 |
3.30 |
1.10 |
1.30 |
1.30 |
1.70 |
4.30 |
|
|
GCDH2D14 |
3.20 |
2.00 |
3.30 |
1.00 |
1.30 |
1.30 |
1.70 |
4.30 |
|
|
GCDH2D18 |
3.20 |
2.00 |
3.30 |
1.00 |
1.30 |
1.30 |
1.70 |
4.30 |
|
|
GCDH3D12 |
4.00 |
1.4 |
4.4 |
1.1 |
1.5 |
1.4 |
2.4 |
5.2 |
|
3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38
|
TYPE |
A（max） |
B（max） |
C（max） |
D |
E |
F |
G |
H |
|
GCDH3D16 |
4.00 |
1.80 |
5.90 |
3.50 |
1.30 |
4.30 |
1.65 |
1.30 |
|
GCDH3D28 |
4.00 |
3.00 |
5.90 |
3.50 |
1.30 |
4.30 |
1.65 |
1.30 |
|
GCDH4D18 |
5.00 |
2.00 |
6.90 |
4.50 |
1.50 |
5.30 |
1.90 |
1.50 |
|
GCDH4D28 |
5.00 |
3.00 |
6.90 |
4.50 |
1.50 |
5.30 |
1.90 |
1.50 |
|
GCDH5D18 |
6.00 |
2.00 |
8.20 |
5.50 |
2.00 |
6.30 |
2.10 |
2.00 |
|
GCDH5D28 |
6.00 |
3.00 |
8.20 |
5.50 |
2.00 |
6.30 |
2.15 |
2.00 |
|
GCDH5D48 |
6.00 |
5.00 |
8.20 |
5.50 |
2.00 |
6.30 |
2.15 |
2.00 |
|
GCDH6D28 |
7.00 |
3.00 |
9.50 |
6.50 |
2.00 |
7.30 |
2.65 |
2.00 |
|
GCDH6D38 |
7.00 |
4.00 |
9.50 |
6.50 |
2.00 |
7.30 |
2.65 |
2.00 |
8D28/8D38/8D43/8D58
|
TYPE |
A（max） |
B（max） |
C（max） |
D |
E |
F |
G |
H |
I |
|
|
GCDH8D28 |
8.30 |
3.00 |
5.90 |
1.20 |
2.50 |
6.10 |
10.10 |
2.00 |
2.80 |
|
|
GCDH8D38 |
8.30 |
4.00 |
5.90 |
1.20 |
2.50 |
6.10 |
10.10 |
2.00 |
2.80 |
|
|
GCDH8D43 |
8.30 |
4.50 |
5.90 |
1.20 |
2.50 |
6.10 |
10.10 |
2.00 |
2.80 |
|
|
GCDH8D58 |
8.30 |
6.00 |
5.90 |
1.20 |
2.50 |
6.10 |
10.10 |
2.00 |
2.80 |
|
五、貼片屏蔽電感GCDH規格書下載：
六、貼片功率電感編碼系統 ：
